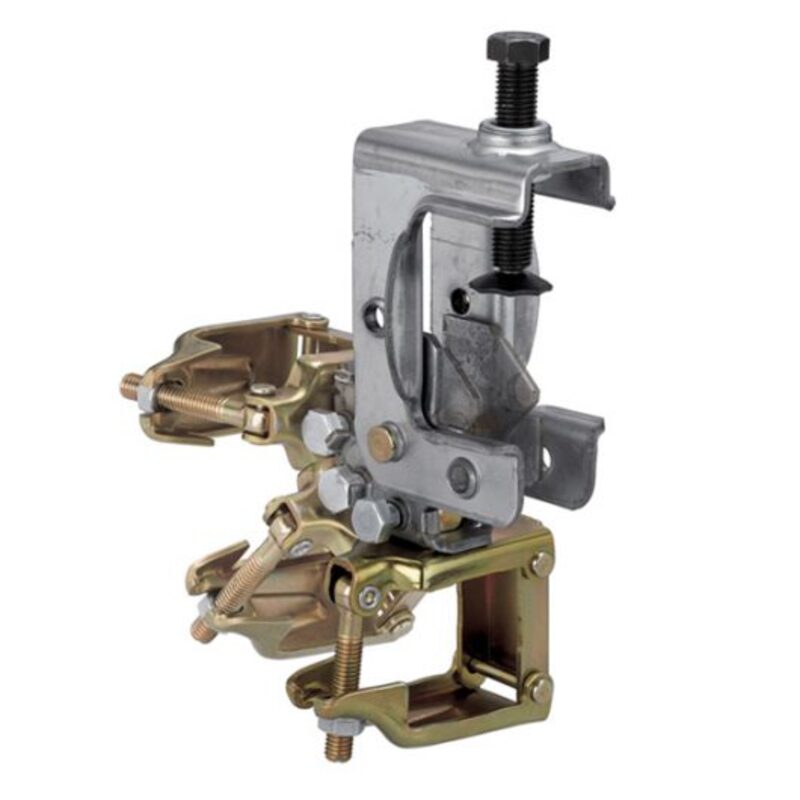

KS 万能スイング 80型+60角 1302410 国元商会 大阪

《厚物鉄骨＋パイプを抜群の安定感で締付ける。》

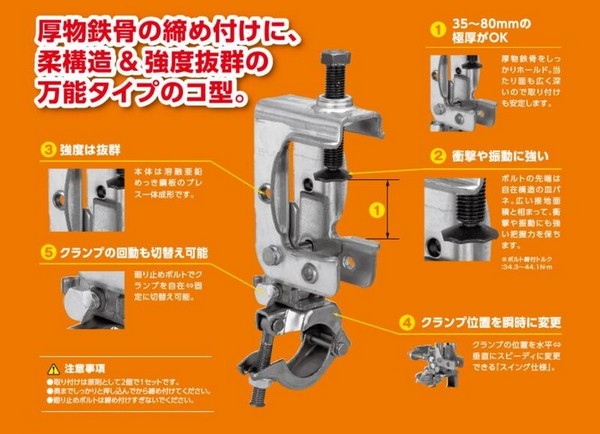

35～80mmの極厚がOK
厚物鉄骨をしっかりホールド。当たり面も広く深いので取付も安定します。

衝撃や振動に強い
ボルトの先端は自在構造の皿バネ。広い接地面積と相まって、衝撃や振動にも強い把握力を保ちます。

強度は抜群
本体は溶融亜鉛めっき鋼板のプレス一体成形です。

クランプ位置を瞬時に変更
クランプの位置を水平/垂直にスピーディに変更できる「スイング仕様」。

クランプの回動も切替え可能
廻り止めボルトでクランプを自在/固定に切り替え可能。

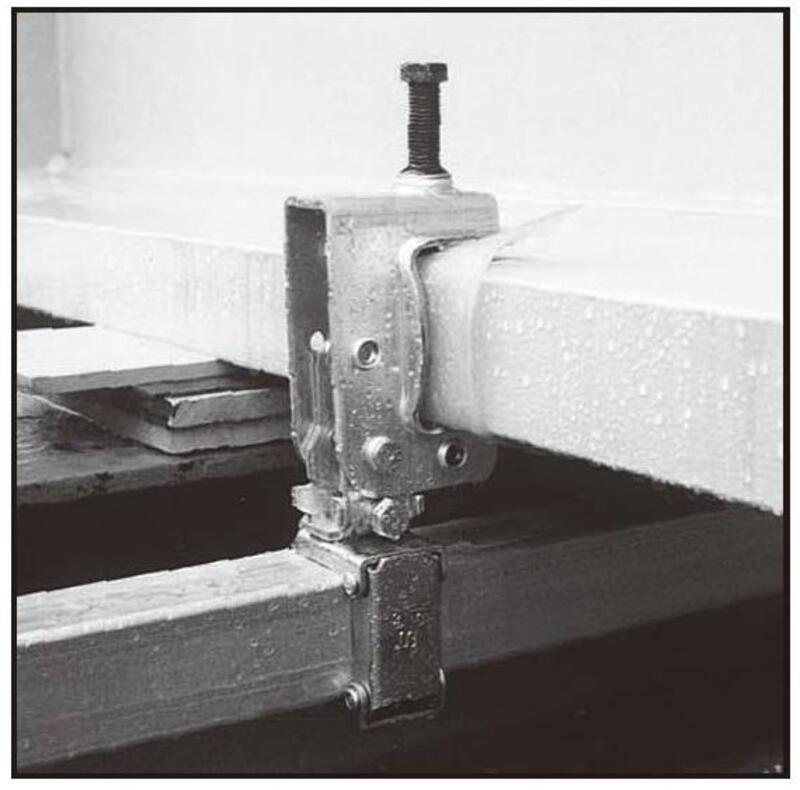

[用途]鉄骨やH形鋼とパイプを緊結する金物です。
[品名]KS万能スイング 80型+60角
[品番]1302410
[適応つかみ厚]35～80mm
[ナット平径]17mm
[ボルト平径]21mm
[梱包質量]18.0kg
[内容量]10個
[仕上](コ型クランプ)溶融亜鉛めっき/(パイプ用クランプ)有色クロメート
[メーカー]国元商会
[別名]万能スイングは、キャッチクランプとも呼ばれます。

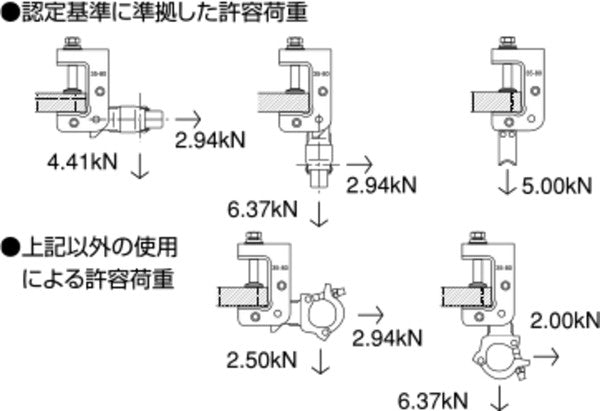

[備考]締付トルクは34.3〜44.1N・mでしっかり締めつけ、許容荷重以内にて使用してください。鉄骨フランジ厚は35～80mmの範囲内でご使用ください。2ヶ所使いで、抜け方向にならないように組んでください。

カタログ
https://kunimoto-s.co.jp/images/uploads/2017/06/390da89400384464e5cf5e2424dc3d8f.pdf(外部リンク)
