太陽光発電架台基礎 PVベース ユハラ 既設防水対応 特許商品

太陽光発電架台基礎 PVベース ユハラ 既設防水対応 特許商品

タイプ
サイズ
通常価格 39,500 円(税込43,450 円)
通常価格 セール価格 39,500 円(税込43,450 円)
セール 売り切れ

  • 納品方法:配達のみ(店頭受け取り不可)
  • お受け取り店舗の住所:
  • 配送目安:2~3週間前後で出荷(受注生産のため)
  • 返品・交換:7日間返品可能返金ポリシー
  • 配送料:「送料見積商品」です、決済完了後、配送料のお見積りをご提示いたします配送ポリシー
《業界唯一 既設防水に設置可能‼》

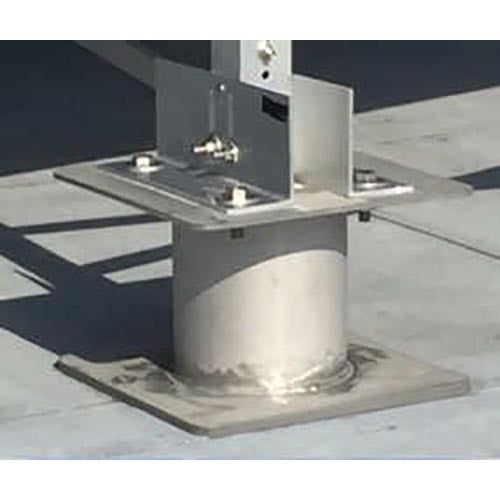

鉄筋コンクリート造(RC造)用の太陽光発電システム用支持架台の基礎としてご使用いただけます。

5年保証で安全安心
PVベースはその性能を公共機関に認められ、多くの官庁施設に採用されています。
さらに5年保証付きなので、万が一の時も安心です。

業界No.1強度
設計引抜圧縮耐力:15kN
設計せん断耐力:8kN

業界No.1圧倒的コスト力
シンプルな構造だから製品価格30%減
高強度により設置個数半分

一体構造だから高強度

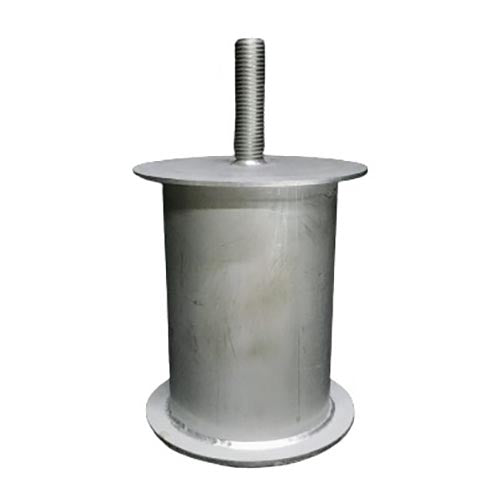

PVベースはステンレス製で全てを水密溶接にて物理的に一体化しています。
更に、グライトを充填しており、製品の強度向上と製品内からの水侵入を防ぎます。

圧力とラップそして水膨張テクノロジー
防水層と水密膨張材がラップすることと、圧力との3次元の関係が心臓部です。
水密膨張材は水分を含むと膨張するテクノロジーにより、半永久的に膨張力で水の浸入を防ぎます。

圧力で水密を保ちます
圧力をかけるという発想は他の製品と大きく異なる点であり、5000Paの水圧でも高密度で浸水を防ぎます。

再防水改修時対応
将来屋上防水は改修工事の必要な時期がやってきます。その時にも、そのままメンテナンス対応を可能とするため、施工を難しくする、余分なカバー形状は施さず、筒形形状としています。

水密ケミカルアンカーは耐力と水密性を両立します
水密ケミカル材は浸透することでスラブや防水材に強度(耐力)を確保し、同時に密着による水密性が得られます。

[品名]太陽光発電架台基礎 PVベース
[タイプ・品番・質量]
標準タイプ Y-M20 6.5kg
断熱防水タイプ Y-M36 7.1kg
[材質]ステンレス
[規格]特許取得商品
[強度計算]水密試験、強度試験実施済み。詳しくはお問合せください。
[保証]5年保証
[内容量]1基
[メーカー]ユハラ
[納期]2~3週間程度

[首下寸法の決め方]
PVベースの底面から出るボルトの長さは、以下の計算式に基づいて決定してください。
首下寸法=露出防水層厚+断熱材厚+70mm

[PVベースの数量目安]
太陽光パネル15枚につき4個

[お問合せ]
施工方法などについてのご質問やご相談は株式会社ユハラまでご連絡ください。
専門スタッフがお客様に合ったご提案をさせていただきます。
株式会社ユハラ 06-6499-9741

カタログ
PDF

メーカーホームページ
http://www.e-yuhara.co.jp/PV-New1.html



詳細を表示する
